手机钣金展开官方版

手机钣金展开官方版是一款为广大施工者们准备的、用于服务工程建筑行业的测量计算软件。该软件包含了几何计算、钣金工艺、折弯、展开计算、放样等功能，同时覆盖的配件数量种类齐全、计算过程严谨，方便施工者对于建筑及配件的计算测量，从而更好地帮助施工工程的进行。另外，我们也可以通过这款APP来获取到多种工程建筑行业的常用工具。

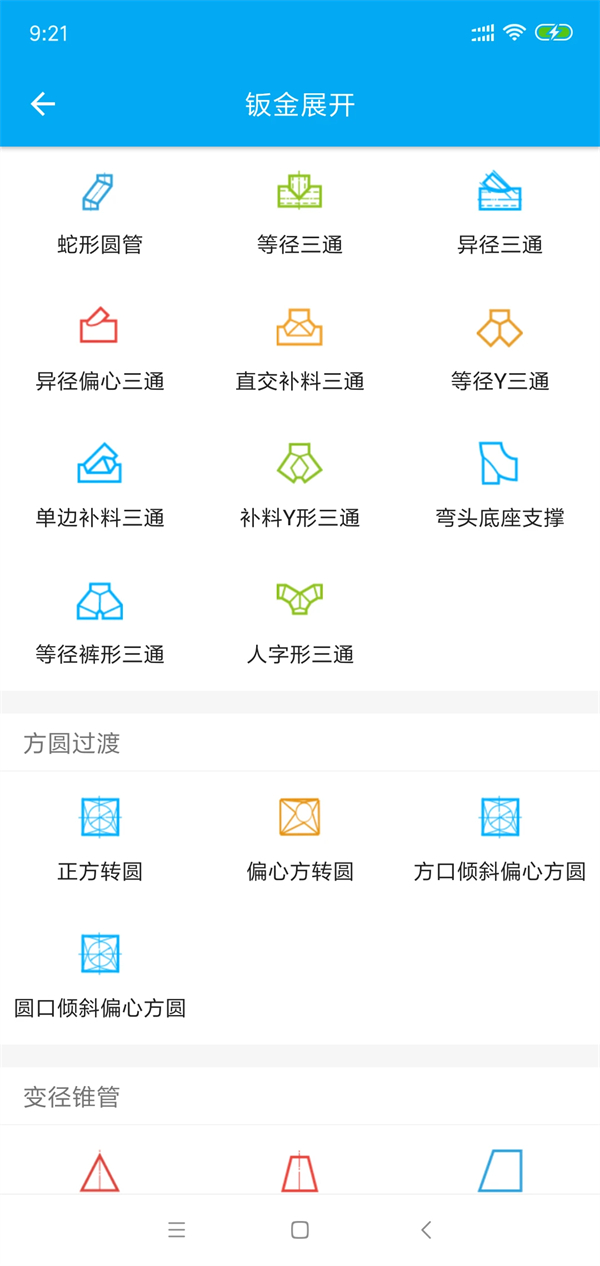

手机钣金展开免费版app包括了以下大类的钣金展开样式：方形管锥台、方形管弯头、方形管（三）多通、圆形管锥台、圆形管弯头、圆形管（三）多通、方圆过渡锥台、方圆过渡（三）多通、不可展曲面、相贯体。该软件能支持线上绘制图纸，同时还可以将数值清晰标注在各个部位，让计算变得更加直观。

软件亮点

1、一键同步，浩辰云存储空间，手机电脑图纸轻松同步；

2、轻松分享，支持微信、QQ、微博等传输功能，图纸交流再无障碍；

3、即时反馈，CAD技术客服在线答疑快速反馈咨询问题；

4、快速高效，顺畅打开天正建筑和autocad格式DWG二维及三维图纸；

5、完整显示，首创浩辰云字体技术准确显示图纸信息，告别乱码困扰；

6、专业工具，提供多种测量、标注、捕捉、绘制等专业编辑功能；

软件功能介绍

【管道设计】（AutoPOL Piper）：

专门用于“天圆地方”，“弯管”，“三通”等 12 种异形管件的设计，通过钣金放样参数化设计，自动展开。在化工、粮油机械、管道、矿山机械行业有着广泛的应用。设置好模型的几何参数，软件就可以自动生成相应3D模型，并自动展开。

【钣金设计】（AutoPOL Designer）：

一个功能强大且简单易用的三维钣金设计软件，软件征对钣金加工特点提供了各种形式开孔（如百叶窗、沉头孔等）快捷设计，另外钣金机箱在独特的折弯补偿算法令您的设计更为精确。2D 展开与 3D 模型之间自由切换的钣金折完手册。

【钣金展开】（AutoPOL Unfolder）：

目前国际上唯一一款用于各种钣金模型展开的工具，软件可以在型材计算、科学计算、工程计算、钣金放样、钣金计算等领域导入通用CAD系统中设计好的钣金模型（普通钣金模型、曲面钣金模型、管道模型等）进行精确的展开计算。这是一个运用solidworks设计出来的“四通”导入进行自动展开计算的操作软件。

设计领域

1、三通弯头类

2、单节柱面管和锥面管

3、平板类构件

4、平板弯管和多通管

5、弯管和多通管

6、蛇形管

7、平面和曲面板构件组合

8、平面和曲面相贯构件

9、异形口连接管

10、圆与圆类异形口连接管

11、不可展开曲面（球与螺旋）天圆地方

手机钣金展开官方版使用方法

1、选择想展开的构件。

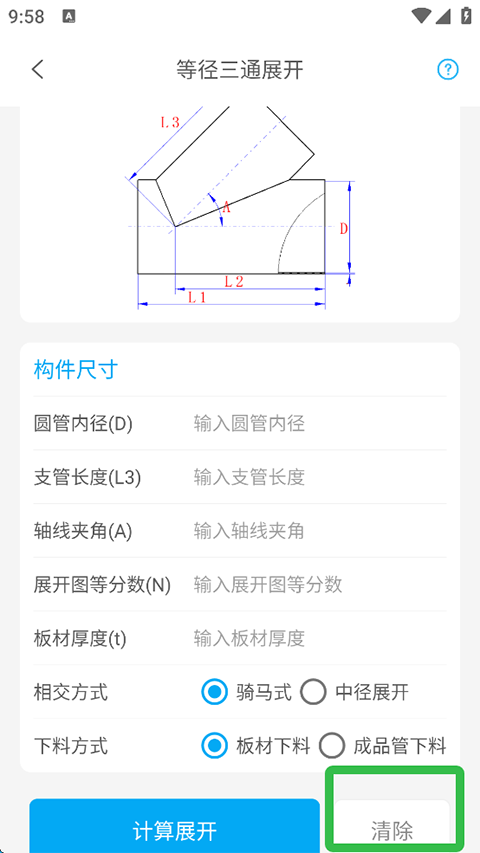

2、点击清除按钮清空输入框。

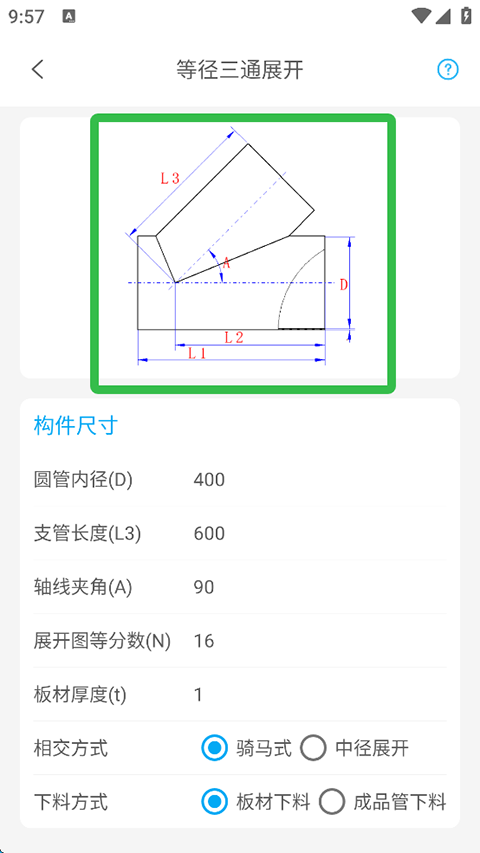

3、根据构件示意图填写构件尺寸。

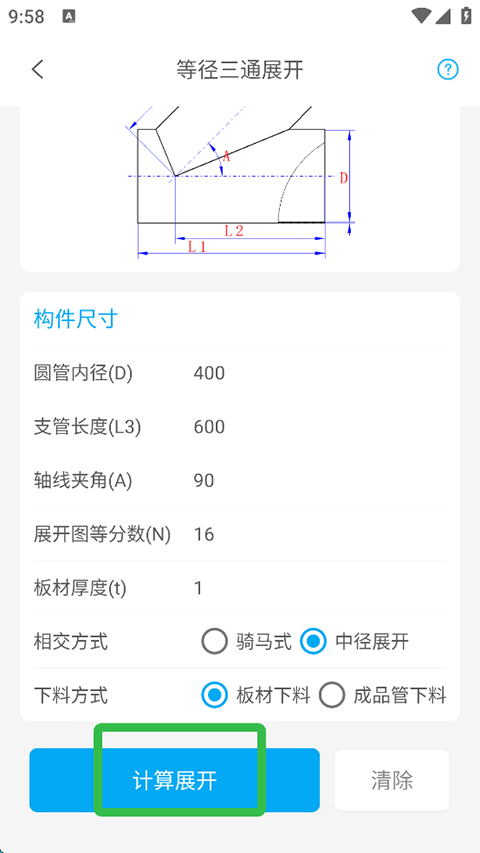

4、点击计算展开按钮，页面显示展开缩略图。

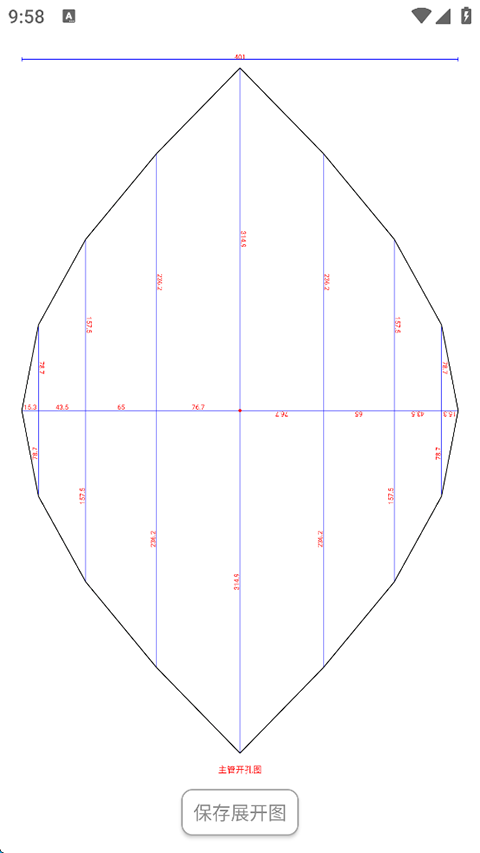

5、点击缩略图可以打开展开图查看页面。

工具介绍

1、石笔

石笔通常都是用滑石切制而成，也叫滑石笔，形状有条形和方形。与划针一样，石笔也是在金属材料上划线的工具，由于所划的线条能耐一定程度的雨水冲刷，且划线后一般不打样冲，因此，使用方便，但划线精度不如划针高，常用于大外形尺寸钢板、型材且精度要求不高件的划线。

石笔的使用方法与划针相同，但使用前，应将其端部磨尖，使划出的线条宽度保持在0.5mm甚至更小的范围内。磨石笔一般多在黏附一定程度电焊飞溅物的普通透明玻璃片进行。

2、粉线

当所划直线的长度超出钢直尺的长度时，可采用粉线划线。划线的方法是将粉线通过粉笔或粉口袋打粉后，在需划直线的两端用手按住粉线，并将粉线拉紧，然后，在按住粉线的前方用拇指和食指将粉线捏住，垂直向上提起一处，之后迅速松开，于是，提起的已拉紧粉线便会弹到钢板上产生一条所需划的线。当粉线较长时，需二人配合划线。

对粉线打粉一般用粉笔直接按在粉线上进行或用粉线口袋进行。粉口袋一般可用自行车内胎改制，有效长度100-150mm为宜。扎系处的扎紧程度以达到往复拉粉线无明显阻力，且不漏粉为宜。两端的扎紧处应便于解开，以便更换粉线材料。

使用粉线时，应注意以下几点：

为保证所弹出粉线的精度，粉线的粗细一般应控制在0-1mm为宜，粉线表面不应光滑，否则，影响粉线着粉效果。

1）打粉过程中，粉线不可产生抖动，避免粉线已经涂上的粉因此而脱落，这在弹较长直线时尤应注意。

2）弹粉线时，粉线、钢板，都不得有水或呈潮湿现象，且应保证弹粉钢板表面的清洁。

3）在露天弹粉线时，要注意风对粉线的影响，不能因风的作用使尚未弹的粉线产生弯曲。

4）弹线的钢板应平直，避免中间部位出现上凸现象，否则，粉线弹出后，会因中部高出而出现粉线会弹位置偏离，造成弹出的粉线呈折线。这对于开卷后的卷板，尤应注意。

5）对不锈钢、铝等材料最好采用墨线，以便于观察识别。

6）由于粉线是通过粉附着在钢板上实现划线的，故不耐雨水冲刷，甚至隔夜或着露水、大雾等都能失去，因此，粉线打完后，应立即进行后续加工，否则，需对粉线打上样冲或用石笔重新描出。

手机钣金展开软件安卓免费版更新内容

1.新增导出展开图功能

2.新增文章模块

3新增统计总计算次数

4.新增等径人字形三通,等径补料三通,等径补料Y三通,偏心矩形台,斜圆锥三通,圆管正圆锥裤型三通,牛角弯头,圆锥相交圆管三通

5.修复正圆锥台为内径bug,偏心方转圆有一边数据等等bug
